Pomocník pro pokročilé ladění nábojů
Mezi pokročilé přebíjecí operace lze zařadit ladění hloubky usazení střely a „hrátky“ s uzamykací vůlí. V tomto článku se na celou rozvětvenou problematiku podíváme blíže a představíme si zařízení, které nám k tomu dopomůže.
Pokud přebíjíte na přesnost, je krajně důležitým parametrem hloubka usazení střely, respektive celková délka náboje (OAL). Každý náboj má maximální standardní délku stanovenou normou, ale současně jde o parametr, se kterým se dá hýbat za účelem dosažení co nejlepší přesnosti. Některým zbraním a modelům střel „chutná“, pokud se po vložení náboje do komory povrch střely přímo dotýká vývrtu hlavně, zatímco s jinými naopak dosáhnete nejlepších výsledků, s takzvaným „jumpem“ tedy větší vzdáleností od drážek. Jakýmsi výchozím bodem je jump kolem 1 mm, ale třeba střelám FOX spíše chutná dvojnásobná hodnota, a naopak ty od Bergeru potřebují být hned na drážkách. Je to však silně individuální. Někdy jsou rozdíly v soustřelu spíše menší, ale často naopak zásadní, takže ladění je na místě a experimentování se u toho nevyhnete.
Osobně u nových střel testuji tři hloubky usazení: OAL podle standardu CIP, v druhém případě dávám střelu cca 0,3 mm od drážek a poslední má jump kolem 1,5 mm. Na střelnici následně zjistím, která konfigurace vykazuje nejlepší soustřel a u té zůstanu, nebo se od ní odrazím v dalším kole ladění.
„Některým střelám „chutná“, pokud se po vložení náboje do komory přímo dotýkají vývrtu hlavně, zatímco s jinými naopak dosáhnete nejlepších výsledků, s výraznějším odstupem!“
Domácí improvizace
Pro experimentování s hloubkou usazení musíte nejdříve zjistit, kdy už se střela dotýká drážek. Klasickou metodou je vzít nábojnici a bez navážky prachu a zápalky do ní usadit střelu výrazně nad standardní OAL. Kupříkladu u .308 Win je OAL 71,1 mm. Usadíte střelu tedy tak, aby celková délka nábojnice měla řekněme 73 mm. Poté povrch střely začmáráte fixem, vložíte do komory, uzamknete závěr a poté opatrně extrahujete. Pokud se na začmáraném povrchu objeví vyškrábané stopy od drážek, znamená to, že se střela dotkla drážek. Cyklus opakujete, ale tentokrát s hlouběji usazenou střelou, v našem případě třeba 72,7 mm, a tak pořád dokola, dokud vidíte stopy od drážek. Když už je nevidíte přeměříte střelu, přičtete desetinu milimetru a získáte krajní hodnotu hloubky usazení, od které se můžete odpíchnout.
Další možností je trik s lepidlem loctite, kterým potřete vnitřek krčku nábojnice, mělce do něj zasunete střelu, vložíte do hlavně, uzamknete závěr a počkáte, než lepidlo zatvrdne. Slepený náboj bude mít referenční délku přesně k drážkám. Pokud se tedy při extrakci střela neodlepí, což znehodnotí výsledky. Dejte si také pozor při aplikaci lepidla. Čistit jej z vývrtu není nic moc.

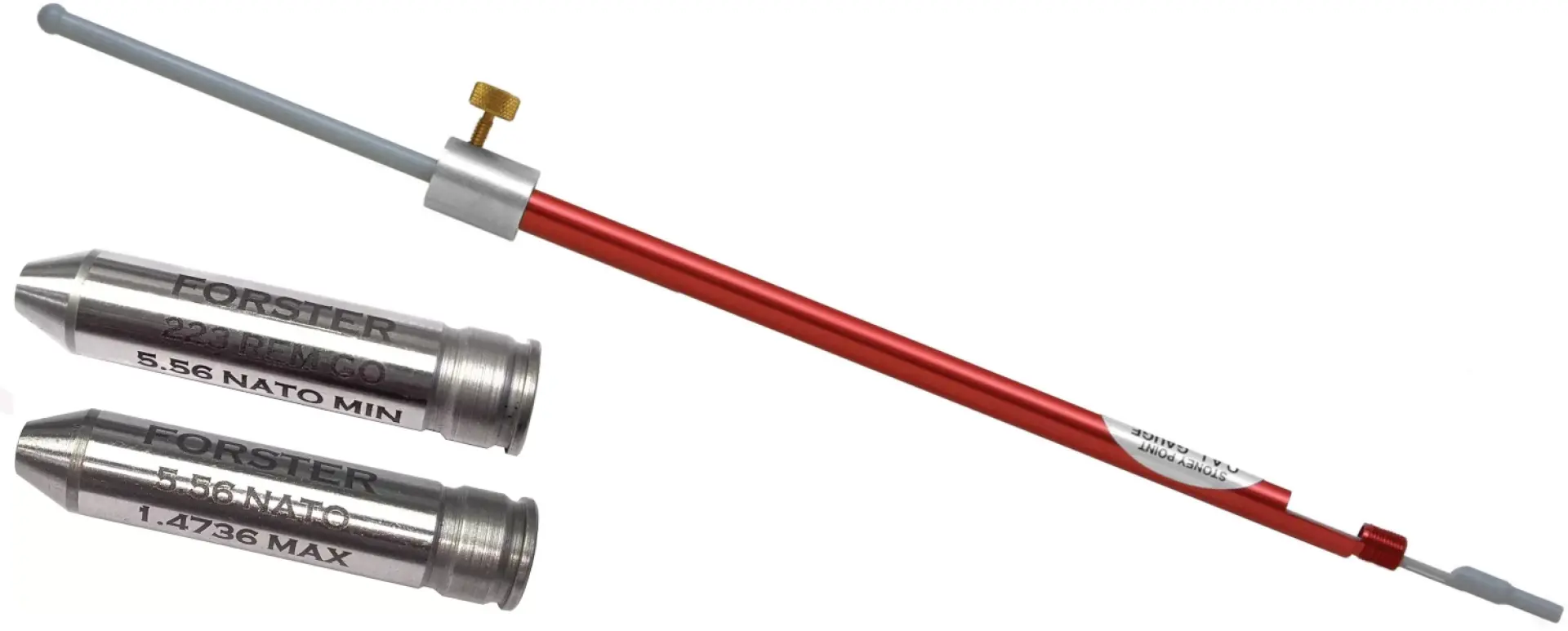

Profesionálním řešením je použít modifikovanou nábojnicí, která má namísto zápalkového lůžka závit. Do něj namontujete speciální měřidlo s plovoucím trnem, který se opírá o dno střely. Smontovanou sestavu následně zasunete do komory a tlačíte na trn, dokud jím nevytlačíte střelu na kontakt s drážkami. Chce to s citem, opravdu jenom na kontakt. Následně zafixujete trn šroubem a s pomocí výtěráku vše vytáhnete ze zbraně a přeměříte celkovou délku náboje, která pro vás bude referenční pro další ladění. Dobrou volbou je systém Overall Length Gauge od Hornady, který stojí rozumných 1 627 Kč. Před nákupem se jen ujistěte, že vaše zbraň umožňuje vložení měřidla, u některých pouzder závěru to nemusí jít. Modifikovaná nábojnice stojí 234 Kč. Jejich dostupnost je na našem trhu omezená, ale jdou poměrně snadno „zbastlit“ s výstružníkem a trochou šikovnosti, což je i lepší možnost. Pokud totiž použijete nábojnici, která v konkrétní komoře vystřelila, budete mít přesnější výsledky na míru vaší zbrani.
Overall Length Gauge od Hornady v doprovodu klasických kalibrů na měření headspace.
Pozor na tlaky
Kvůli bezpečnosti je nutné dodat, že čím je střela hlouběji usazena, tím se zmenšuje spalovací prostor nábojnice a tím také rostou tlaky při výstřelu. V krajním případě tím nechtěně můžete překročit hranici maximálních tlaků, což rozhodně nechcete! Tlaky se také zvyšují, pokud je mezi střelou a vývrtem malá či žádná mezera, proto není od věci při ladění pracovat s dostatečným výkonnostním odstupem od maxima, popřípadě náležitě snížit navážku.
Střela dále musí být podepřena dostatečnou délkou krčku. Udává se, že minimum by mělo odpovídat kalibru střely. Pokud tedy kupříkladu přebíjíte náboj .260 Rem, měla by být minimální hloubka usazení 6,7 mm. Zkompletovaný náboj se také samozřejmě musí vejít do zásobníku a spolehlivé podávat, ale to v praxi bývá problém jen zřídka.

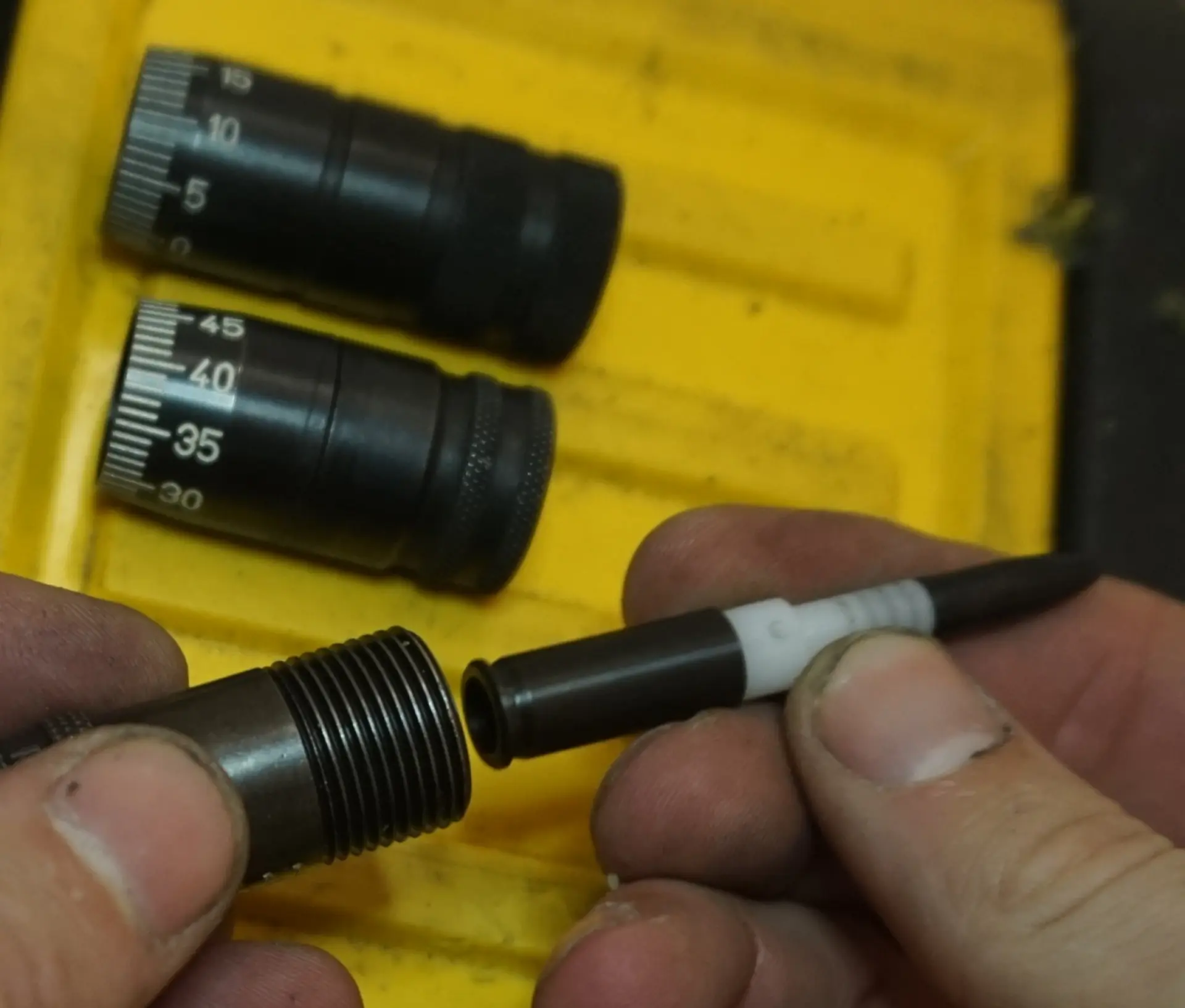

Sestavu je před měřením potřeba vysunout a utáhnout pomocí klíče.Alternativa od RCBS

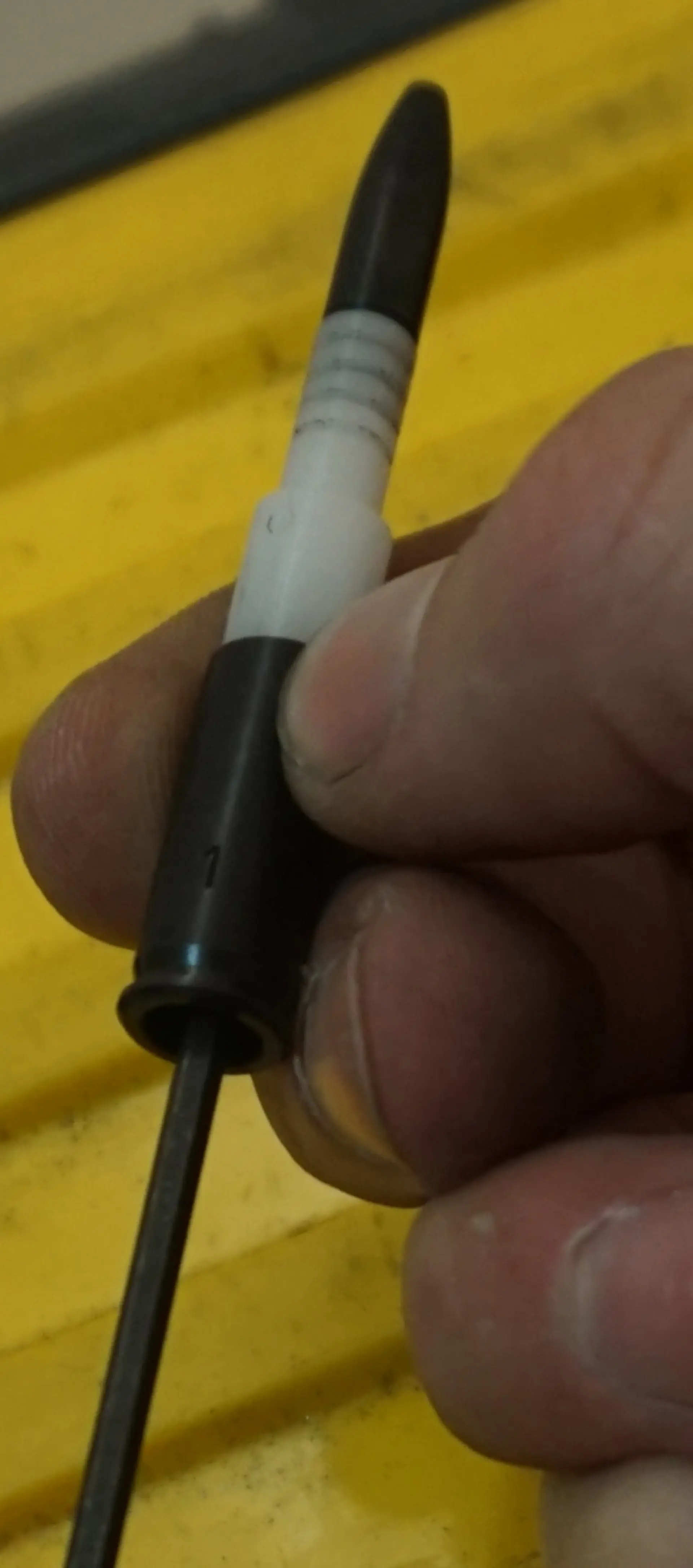

U ultrapřesného přebíjení vidím problém jen v tom, že toto řešení nepracuje s uzamykací vůlí vymezenou uzamčeným závěrem. To nás dostává k druhé profesionální možnosti: Precision Mic od RCBS. Jde o poměrně jednoduché zařízení, které obsahuje sestavu (freebore tool assembly), která se vkládá do komory a zjednodušeně řečeno přitom udělá její obtisk. Sestavu následně přeměříte ve speciálním měřidle, tvořeném základnou (body) a maticí (land nut). Sestavu tvoří bílá nylonová část, zepředu opatřená „střelou“ a z druhé strany je vsazená do „nábojnice“. Před měřením nylonovou část vsunete do nábojnice do hloubky kolem 7 mm a skrze otvor ve dnu nábojnice přiloženým klíčem utáhněte příslušný šroub. Sestavu následně vložíte do komory, dovřete a uzamknete závěr. Sestavu potom opatrně extrahujte a vložíte do měřidla. Matici utahujte jen nepatrnou silou, abyste si nerozhodili výsledek, výrobce udává sílu kolem 2 lb. (908 g). Výsledek odečtěte na stupnici. Pro přesnost měření opakujte alespoň třikrát a výsledky zprůměrujete. Tím získáte referenční hodnotou, kterou budete porovnávat s přebitými náboji. Nastavíte přebíjecí lis tak, aby výsledný náboj po vložení a přeměření ukazoval stejnou hodnotu. Jeho střela se ve výsledku bude dotýkat drážek s nulovým jumpem. Odtud se už můžete odpíchnout při dalším ladění.
Hrstka střel s netradiční geometrií, kupříkladu Hasler a Fox, mohou být na měření problematické, ale na ně jsou krátké i ostatní metody. V drtivé většině případů se na Mic můžete spolehnout.
Precison Mic, stejně jako další výrobky RCBS, lze zakoupit v obchodě STROBL.cz s.r.o. více informací na strobl.cz, nebo na stránkách výrobce rcbs.com

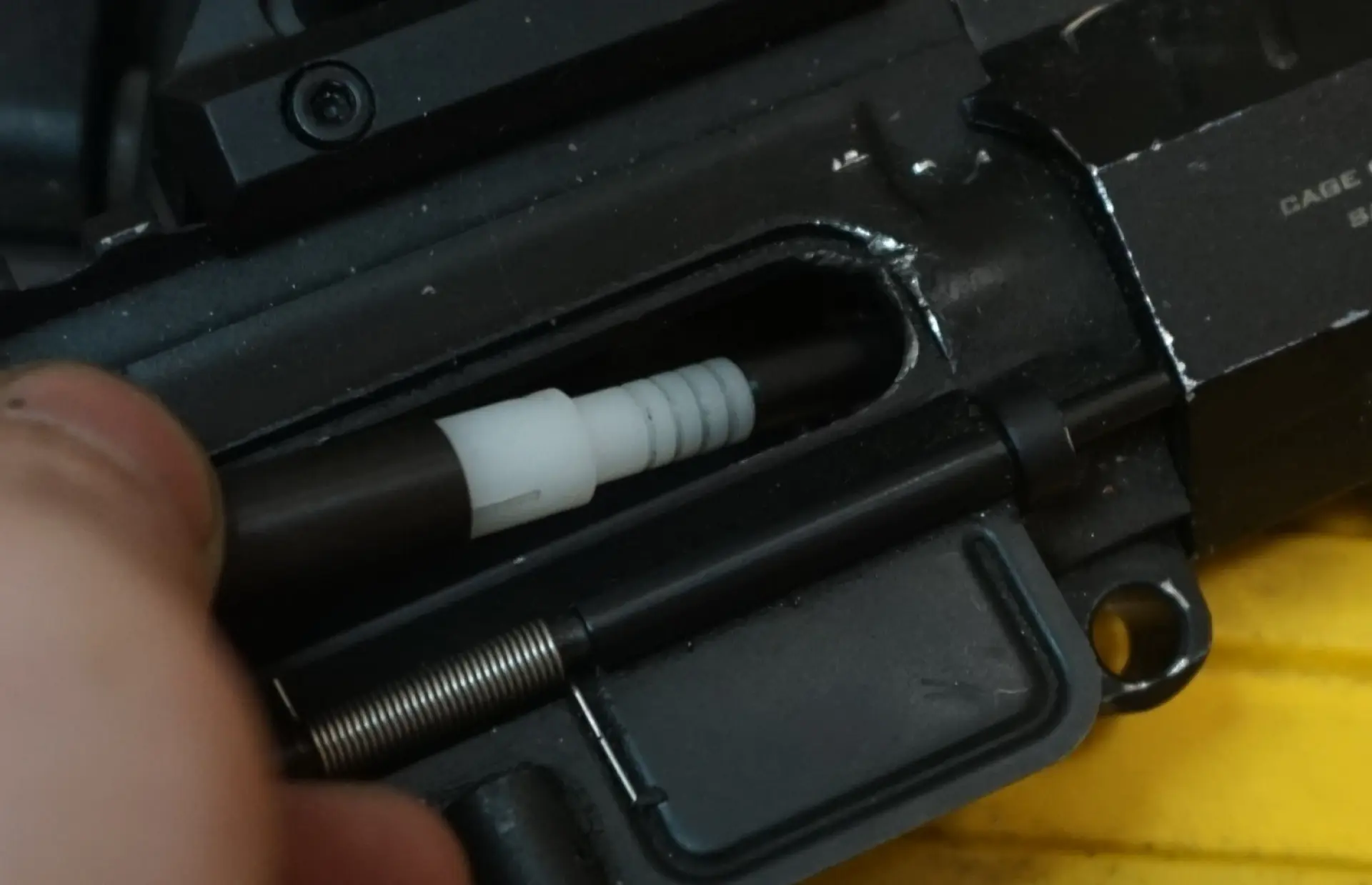

Vkládání sestavy do komory.
Uzamykací vůle
Mic dokáže měřit nejen zapuštění střely, ale i uzamykací vůli (headspace). Ta je zjednodušeně definována jako vzdálenost mezi čelem závěru v uzamčené poloze a středem dosedací plochy nábojové komory hlavně a je standardizována v rámci CIP/SAAMI. Menší, než standardní rozměr způsobí, že se vám závorník neuzamkne, protože náboj bude z komory vyčnívat. U většího zase nábojnice nebude řádně podepřena komorou a v krajním případě může dojít i k utržení dna. Headspace se řeší především u výměny hlavně. Tradičně se s tím vypořádávají puškaři, ale rozšíření zbraní umožňující uživatelkou výměnu hlavně, přeneslo tuto problematiku i k střelecké veřejnosti.
Výrobci zbraní se pochopitelně snaží vejít do tolerancí a se zmetky se dnes už setkáte zřídka, ale stát se to může, a to je potom na místě hlaveň reklamovat.
Headspace se klasicky měří dvojicí kalibrů (headspace gauges). Ze závěrové sestavy vymontujte závorník odstrojte ho o vytahovač a vyhazovač a ujistíte se, že je, stejně jako komora, naprosto čistý. První kalibr je „go“ který strčíte do komory a uzamknete jí pootočením závorníku. Pokud to nejde je headpsace kratší než standard. Následuje ten samý proces s „no go“ kalibrem. U něj naopak chcete, aby k uzamčení nedošlo. V opačném případě je headspace nad standardním rozměrem. Kalibry jsou bohužel regulérně předražené. Pro „samodomo“ měření se dá improvizovat tím, že vezmete novou, nikdy nestřílenou nábojnici a zkusíte ji uzamknout. Pokud to půjde, jde o důkaz, že headspace nemáte příliš krátký. V opačném případě nábojnici vyjmete, vystřihněte ze čtvrtky kolečko a vložíte jej mezi čelo závěru a dno nábojnice. Pokud k uzamčení i přesto dojde, headspace může být příliš velký. V takovém případě to chce přeměřit profesionálním kalibrem. Nejde o korektní metodu a nedoporučuji ji, ale je na místě jí uvést proto, že je to pořád lepší než headspace při výměně hlavně vůbec neměřit.
Schéma nábojové komory s vyznačeným headspace, který se táhne od čela závěru, až po standardem určený bod v dosedací ploše.

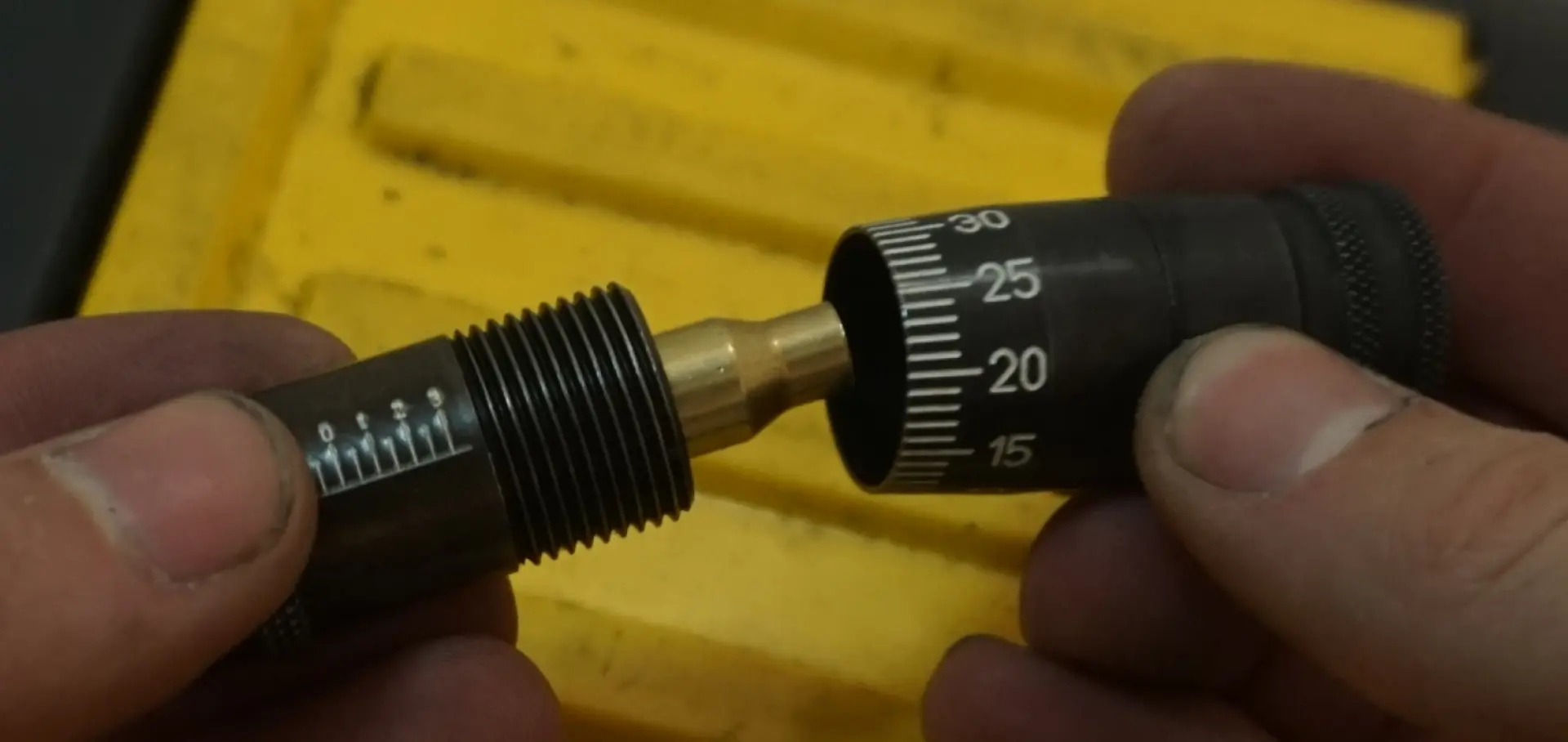

Mic měří headspace z vystřelených nábojnic.

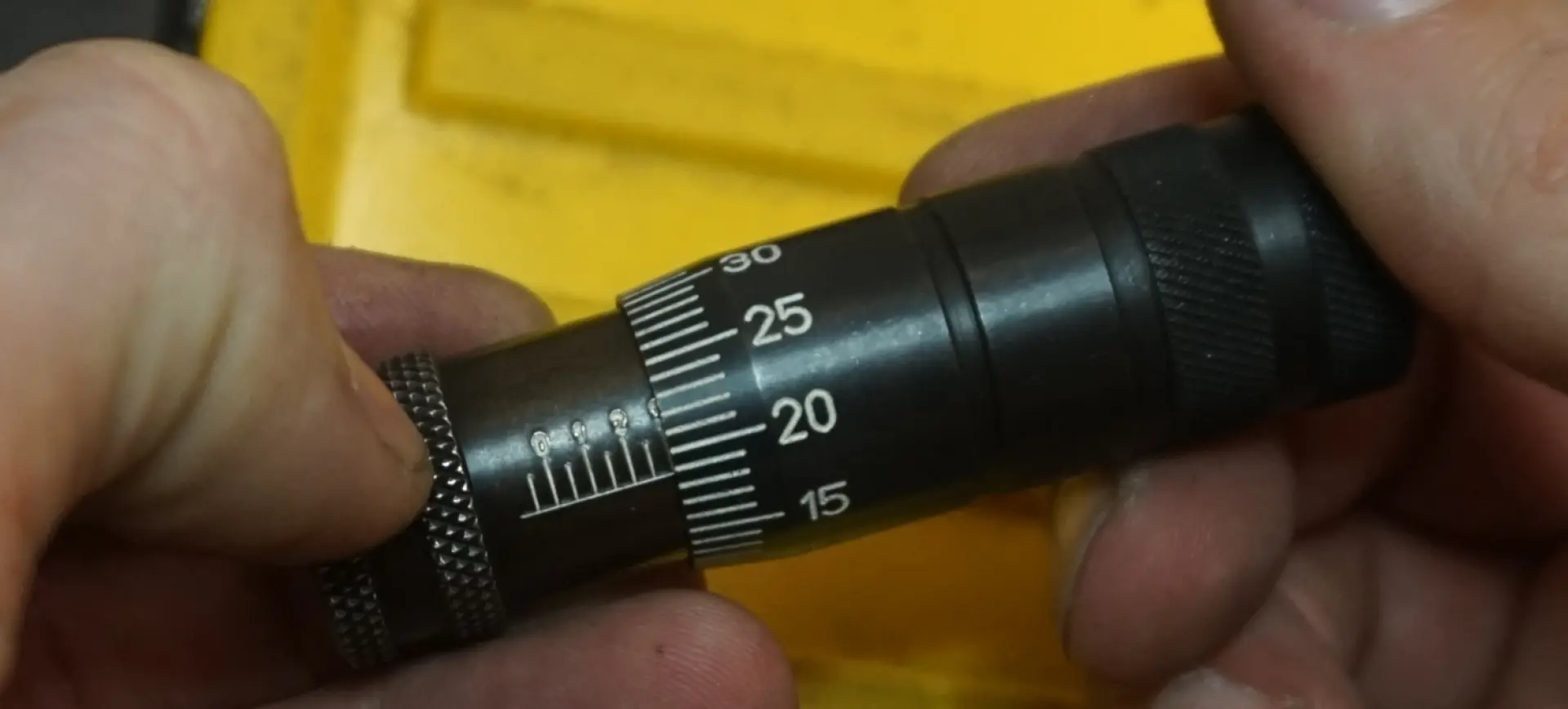

Stupnice je cejchovaná v palcích.Mic a headspace
Daleko lepší alternativou je Mic, který navíc zajistí přesný odečet. Díky tomu identifikuje závěrovou vůli mimo standard, ale dá vám také možnost přizpůsobit nábojnici na míru závěrové vůli vaší zbraně. Nejde o způsob, jak obejít nevyhovující závěrovou vůli, ale zlepšíte tím uniformitu nábojnic, což pro přesnou střelbu nikdy není od věci, a především snížíte jejich namáhání při výstřelu. To zvýší jejich životnost, respektive umožní bezpečně navýšit počet přebíjecích cyklů.
Headspace se Micem měří z vystřelené nábojnice, kterou jednoduše vložíte do základny měřidla v kombinaci s kratší matici (Headspace nut assembly), která je součástí sady. Dlužno dodat, že to co naměříte není přesně headspace, ale v podstatě jeho obtisk, který se od skutečnosti trochu liší, nicméně pro potřeby vyladění postupu přebíjení a kontroly komory to s rezervou stačí.
Standardní spodní hodnota headpsace u všech podporovaných ráží je zanesena v návodu a na stupnici měrky reprezentována nulou. Pro příklad si vezmeme náboj .30-06. Jeho rozměr reflektující headspace komory se pohybuje mezi 2,0487“-2,0587“ (je to „Amerika“ takže všechno v palcích). Vezmete pět nábojnic stejné značky, vystřelené z konkrétní zbraně. Mic je cejchován tak, aby nula odpovídala minimální hodnotě, tedy 2,0487“, zatímco každá „odrážka“ stupnice má hodnotu 0,001“. Pokud naměříte v průměru třeba 3+ znamená to, že operujete s headspace 2,0517“ což je stále v tolerancích. Pokud budete chtít optimalizovat svůj postup přebíjení za účelem snížení namáhání nábojnic, nastavte svou formátovací matrici jako obvykle, projeďte na ní dvě nábojnice, přeměřte a zprůměrujte. Optimální je, aby naměřená hodnota byla lehce pod původní hodnotou, v našem případě tedy 2,0507“. Situaci má smysl řešit až při rozdílech 0,05“ a větších. Naopak odchylka mimo standardní toleranci značí nevyhovující headspace a vyplatí se konzultovat další postup s puškařem.
Nábojnice na míru komoře
Jak promítnout naměřené hodnoty do vlastního formátování nábojnic? V první řadě, u nábojů s okrajem nebo nákružkem se to neřeší. Dále je nutné si říct, že formátovací matrice lze rozdělit na tři základní druhy: takzvaně krčkovací, které formátují pouze krček nábojnice (neck die), standardní celoformátovací matrice (full die), které zformátují celou nábojnici a nakonec „těsnější“ celoformátovací matrice (small base) které stáhnou nábojnici na spodní toleranci rozměrů, či dokonce lehce pod ní.
Pokud měření ukáže, že pro závěrovou vůli vaší zbraně by byla vhodnější nábojnice o špetku delší, než je standard, bude řešením použít krčkovací matrici. Při prvním výstřelu se nábojnice „nafoukne“ podle komory a pokud formátujete pouze krček, zůstane to tak i po přebití. Takové nábojnice ovšem nemusí spolehlivě fungovat v samonabíjecích zbraních, či u jiných zbraní obecně. Je to zkrátka na míru konkrétní kulovnici.
U celoformátovacích matric lze podobného výsledku, tedy zachování tlakem výstřelu prodloužené nábojnice, dosáhnout použitím small base matrice. Tu nastavíte tak, že nedojde k plnému formátování až na doraz. Prostě matrici nastavíte v souladu s doporučením výrobce, ale před vlastním formátováním ji o ¼, či ½ otáčky povolíte. Výsledek je třeba důkladně přeměřit a vyzkoušet na střelnici, aby bylo jisté, že extrakce nábojnic jde stále dostatečně hladce.
V případě extenzivního headspace lze použít operaci známou jako „bumping headspace“. Ta vrátí nábojnici původní standardní délku v partiích korespondující s uzamykací vůlí. Dosáhnete toho tím, že matrici v lisu utáhnete o ¼ otáčky navíc, než vám velí standardní postup nastavení. Nábojnice se ve výsledku o trošku hlouběji vmáčkne do matrice a tím srazí headspace. Používají se k tomu jakákoliv standardní celoformátovací i některé krčkovací matrice, kupříkladu RCBS MatchMaster. Všechny výše popsané metody nevyžadují žádnou operaci navíc, jen úpravu procesu přebíjení.
Závěrem

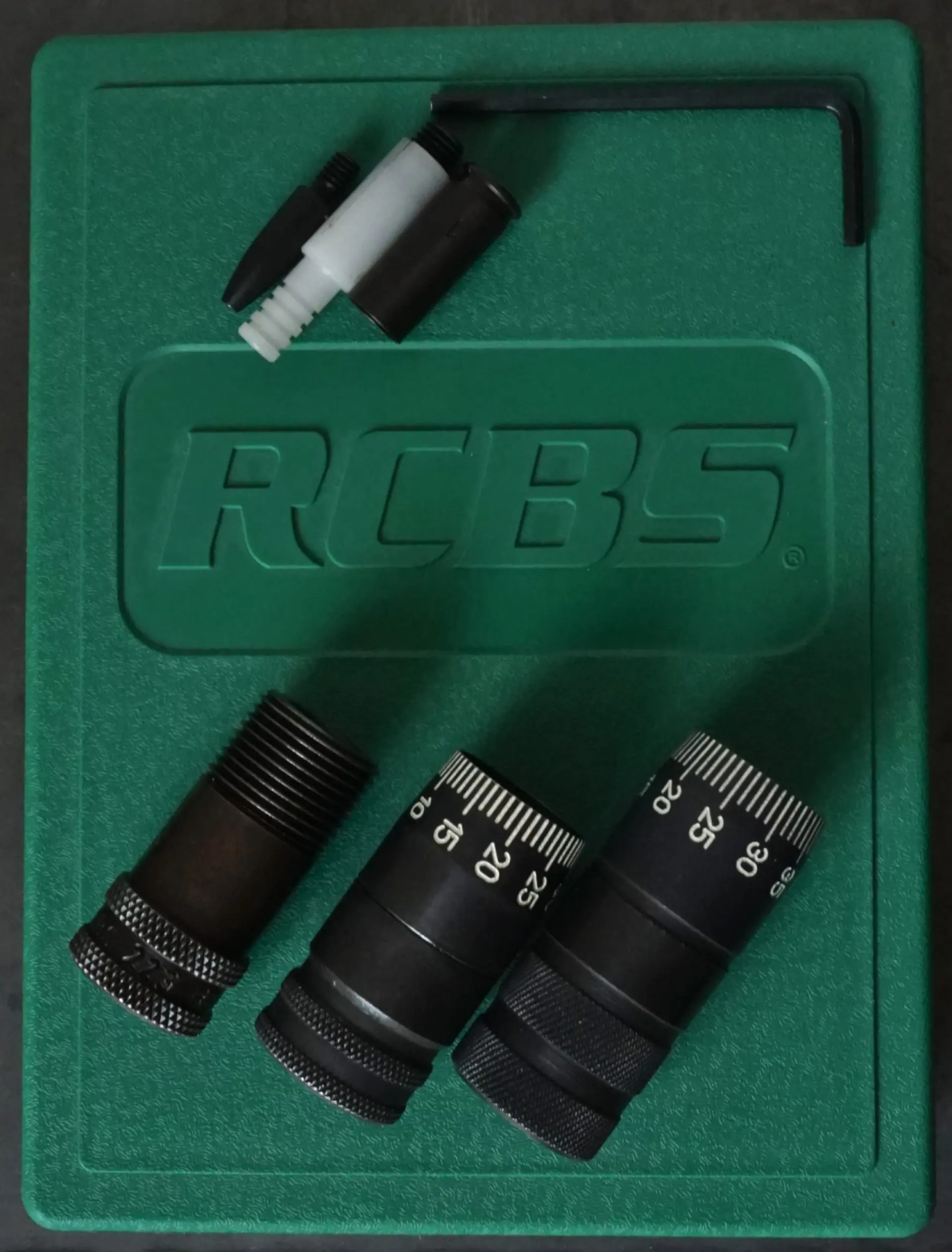

Precision Mic je perfektně vyrobený, a to z kvalitních materiálů, jak se na měřící zařízení sluší a přijde v ochranné krabičce. Zde nemám co vytknout a jsem si jistý, že mě přežije i kdybych měřil sebevíc. Je k dispozici v 23 rážích od .204 Ruger až po .338 Lapua Magnum. Zastoupeny jsou všechny hlavní „americké“ lovecké náboje. Naši klasiku 7x57, 8x57 v nabídce ovšem nenajdete. Cena je 2 678 Kč, což se vyplatí při srovnání s alternativami. Kalibry stojí stejně, ale ty dokážou zjistit pouze překročení tolerancí u headspace. Preciznější zařízení od Reddingu zase stojí 4 710 Kč a nedokáže měřit zásuvnou délku.

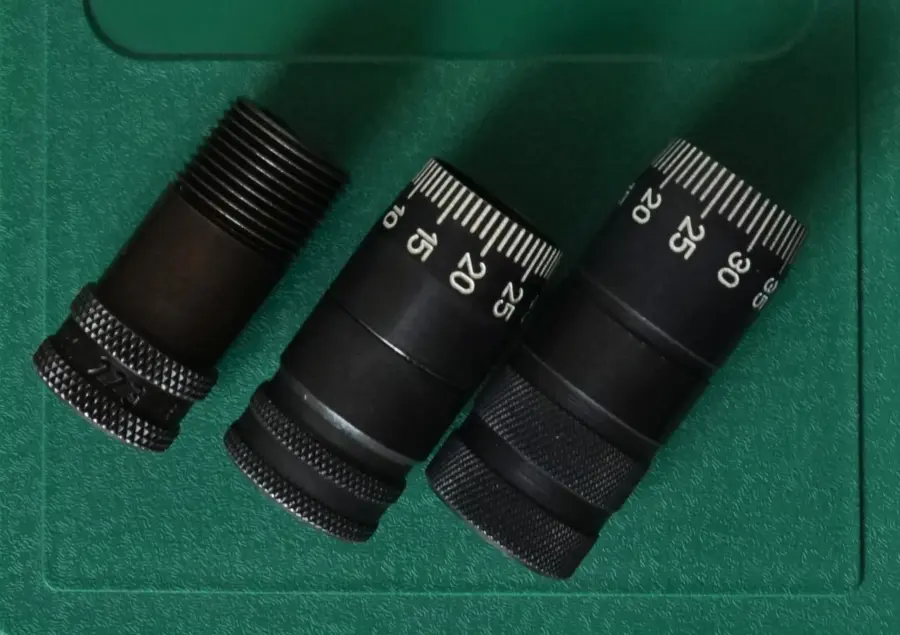

Delší maticí se měří zásuvná hloubka, kratší maticí zase headspace.
Zdroje fotek: archiv autora, Ultimate Reloader
Autor: Tomáš Prachař
Článek původně vyšel v časopise Lovec od Extra Publishing
